Τόπος καταγωγής:
Κίνα
Μάρκα:
Hypet
Πιστοποίηση:
ISO9001,CE
Αριθμό μοντέλου:
Η γραμμή παραγωγής σωλήνων PVC 40-250 mm με HYPS90/28

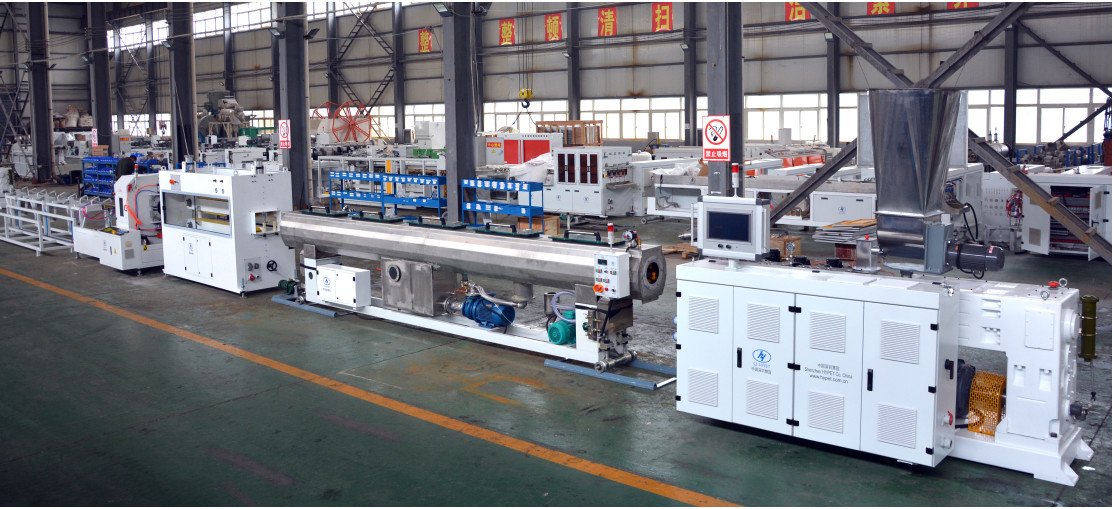

40-250mmPVC PipeΠRoduction Line με παράλληλο εξωθητήρα διπλού κοχλία HYPS90/28 με κινητήρα 55kw απόδοσης 500kg/h
Α. Ειδικότητα γραμμής σωλήνων PVC
SN | Είδη | προσδιορισμός |
Χαρακτηριστικά | Υψηλή απόδοση | 500kg/h, με υψηλή ταχύτητα |
Υψηλή απόδοση | Η σταθερή ποιότητα, η αποτελεσματική λειτουργία καθιστούν υψηλά προσόντα | |
Εξοικονόμηση ενέργειας | Μπορεί να εξοικονομήσει ενέργεια 20-30% από μηχανή και λογισμικό. | |
Έξυπνος έλεγχος AI | Λογισμικό PLC + HYPET για τον αυτόματο έλεγχο της λειτουργίας και την αποθήκευση κάθε θήκης σκευάσματος. | |
Πληροφορίες μηχανήματος | Προϊόντα | Ζεστός και κρύος σωλήνας |
Πρώτη ύλη | Σκόνη PVC | |
Παραγωγή | 300-500 kg/h | |
Ταχύτητα Παραγωγής Μέγ | 5μ/λεπτό | |
Εύρος διαμέτρου προϊόντων | 40-250mm | |
Κατάσταση λειτουργίας | Ηλεκτρική ισχύς | 3-φασικό, 420v +/- 10% , 50Hz (άλλα για επιλογή |
Συνολική ισχύς | 70kw για ισχύ εγκατάστασης, πραγματική ισχύς λειτουργίας: 37kw | |
Νερό ψύξης | ≤ 20°C; ≥0,3Mpa | |
Συμπιεσμένο νερό | ﹥0,3m3/min, ﹤0,5Mpa | |
Συνολικά μεγέθη (Μ*Π*Υ) | 24000* 1600*2500 χλστ | |
Μηχανή Γενική εξήγηση | Κεντρικό ύψος | 1000mm |
Κατεύθυνση λειτουργίας | Από τα δεξιά προς τα αριστερά (μπορεί να είναι άλλο για επιλογή) | |
Παραγωγή |
Η χωρητικότητα εξόδου ποικίλλει ανάλογα με τα υλικά και το συνθήκες λειτουργίας. |
|
Παρατηρήσεις τεχνολογίας |
παραμένει το δικαίωμα βελτίωσης των προδιαγραφών της γραμμής, εάν υπάρχει οποιαδήποτε τροποποίηση στο μέλλον, ο πελάτης δεν θα ενημερωθεί |
Β, Εμπορικά είδη:
1, κύρια εξαρτήματα γραμμής:
SN | Είδη Maini | Ποσ |
Σωλήνα PVC 40-250mm με εξωθητή HYPS90/28 | ||
1 |
Εξωθητήρας παράλληλης διπλής βίδας HYPS90/28 |
1 σετ |
2 | Αυτόματος φορτωτής σε τύπο ελατηρίου για τον εξωθητή | 1 σετ |
3 | Die head 40-63 | 1 σετ |
4 | Die head 75-110 | 1 σετ |
5 | Die head 160-250 | 1 σετ |
6 | Δεξαμενή κενού σε 6m | 1 σετ |
7 | Δεξαμενή ψύξης με ψεκασμό | 1 σετ |
8 | Τραβήξτε με 4 νύχια, τύπου σερβοκινητήρα | 1 σετ |
9 | Πλανητικός κόφτης με λοξοτομή | 1 σετ |
10 | Σωρεύτης | 1 σετ |
Γ, Προδιαγραφή της Μηχανής
1HYΠμικρό90/28 παράλληλοεξωθητήρας διπλής βίδας
SN | Όνομα εξαρτημάτων | Προσδιορισμός | Περιγραφή | |
1 | Εξωθητής | Μοντέλο εξωθητή | HYPS-90/28 Παράλληλη διπλή βίδα | |
Παραγωγή | 450-500kg/h για σωλήνα | |||
Κεντρικό ύψος | 1000 χλστ | |||
Διάσταση | 4900 x 1300 x 2700 mm | |||
Βάρος | 4300 κιλά | |||
2 | Βίδα | Διάμετρος | Ø90 χλστ | |
L/D | 28:1 για την παραγωγή σωλήνων. | |||
Υλικό | 38CrMoAlA + ειδικό κράμα | |||
Φινίρισμα | Γεμισμένο με άζωτο (0,50~0,70mm βάθος) και γυαλιστικό | |||
Ταχύτητα περιστροφής | 0~45 r/min | |||
Πυρήνας της βίδας | Αυτόματος έλεγχος θερμοκρασίας | |||
3 | Βαρέλι | Δομή Κάννης | 38CrMoAlA + ειδικό κράμα | |
Εσωτερικό φινίρισμα | Γεμάτη με άζωτο (0,50~0,70mm βάθος) | |||
4 | Μετατροπέας θερμοκρασίας/πίεσης | Ποιότητα | Διάσημη μάρκα της Κίνας | |
Δομή | Αισθάνεται χωριστά τόσο σε πίεση όσο και σε θερμοκρασία | |||
Καλώδιο | Υψηλή απομονωμένη καλωδιακή γραμμή | |||
Οθόνη | Τόσο στην οθόνη όσο και στην οθόνη | |||
5 | Ανεμιστήρες θέρμανσης και ψύξης | Χώρος ελέγχου θέρμανσης | 5 ζώνες | |
Τρόπος θέρμανσης | Χυτό αλουμίνιο | |||
Ισχύς θέρμανσης | 38 kW | |||
Σύστημα ψύξης | Ανεμιστήρας ψύξης κάννης με χαμηλό θόρυβο | |||
Δύναμη ψύξης | 0,37kw x 4 σετ | |||
Ψύξη νερού/ελαίου | Μία ζώνη στο μπροστινό μέρος για επιλογή | |||
Θερμομόνωση | Ειδικό μονωτικό υλικό και δομή για εξοικονόμηση ενέργειας. | |||
6 | HYPET Κιβώτιο ταχυτήτων | Υλικό στέγασης | Εόλκιμος σίδηρος | |
Υλικό γραναζιών | 20CrMnTiA | |||
Επιφάνεια γραναζιού | Σκληρυμένο και αλεσμένο με υψηλή ακρίβεια | |||
Υλικό άξονα | 40Cr | |||
Θερμοκρασία λαδιού | Ελέγχεται από δύο συστήματα, | |||
Σφραγιστικό από καουτσούκ | Εισαγόμενο ειδικό στεγανοποιητικό καουτσούκ χρησιμοποιημένο | |||
Ρουλεμάν | Με διάσημη και αξιόπιστη μάρκα. | |||
7 |
Δοσολογία διπλής βίδας τρέφων |
Προμήθεια υλικού κινητήρα | 1,5 kW | |
Εύρος ταχύτητας | 1-50 σ.α.λ | |||
Πουδρογέφυρα | Γέφυρα κατά της πούδρας με υψηλή περιεκτικότητα σε Caco3 | |||
Αντιστροφέας | Τύπος βαρέος φορτωτή Delta |
8 | Απαέρωση κενού με επιλογέα | Βαθμός κενού | -0,04Mpa |
Ισχύς κινητήρα | 3 kw | ||
Δεξαμενή κενού | Εύκολο να είναι καθαρό | ||
Συσκευή αυτόματου καθαρισμού | Αυτόματος έλεγχος αέρα Συσκευή καθαρισμού για επιλογή. | ||
9 | Κινητήρας κίνησης | Ισχύς κινητήρα AC | Τύπος βαρέος φορτίου 55 kW. |
Ελεγκτής μετατροπέα AC | Μετατροπέας βαρέως τύπου Delta | ||
10 | Σύστημα Ηλεκτρικού Ελέγχου | Σύστημα PLC | Ολόκληρο σύστημα ελέγχου Siemens PLC με λογισμικό HYPET AI. |
Ηλεκτρικά εξαρτήματα | Επώνυμα σε Siemens, Schneider RKC Omron, Delta και μικρά ασήμαντα ανταλλακτικά στην Κίνα διάσημη μάρκα | ||
Ζώνη επιπλέον θερμοκρασίας για κεφαλή μήτρας | 8 ζώνες | ||
Χαρακτηριστικό ηλεκτρικού ντουλαπιού |
1, όλα τα καλώδια και οι υποδοχές είναι με βύσμα αεροπλάνων Wire 2, το ηλεκτρικό ντουλάπι μπορεί να αποσυναρμολογηθεί εύκολα, 3, όλα τα καλώδια και τα καλώδια αισθήσεων είναι αρκετά ισχυρά με μεγάλη διάρκεια ζωής. |
2 Αυτόματος φορτωτής σε τύπο ελατηρίου για τον εξωθητή
SN | Προσδιορισμός | Περιγραφή |
1 | Διάμετρος σωλήνα | 141 χιλιοστά |
2 | Χωρητικότητα εξόδου | 5 Μ3/h |
3 | Όγκος χοάνης | 200 λίτρα |
4 | Ισχύς κινητήρα | 2,2 kw |
3 κεφαλή μήτρας σε 1 βαθμό πίεσης
SN | Είδος | Περιγραφή |
1 | Die head για 40-63 | Για μέγεθος σωλήνα Ø40,Ø50,Ø63 με βαθμονομητές |
2 | Die head για 75-110 | Για μέγεθος σωλήνα Ø75,Ø90,Ø110 με βαθμονομητές |
3 | Die head για 160-250 | Για μέγεθος σωλήνα Ø160,Ø200,Ø250 με βαθμονομητές |
4 | Έξοδος για 40-63 | Μέγιστο 90-150 kg/h |
5 | Έξοδος για 75-110 | Μέγιστο 210-450 kg/h |
6 | Έξοδος για 160-250 | Μέγιστο 480-500 kg/h |
7 | Πάχος σωλήνα | Σύμφωνα με τις απαιτήσεις του πελάτη |
8 | Επιφάνεια ροής μήτρας | Χρώμιο επικαλυμμένο και γυαλισμένο καλά |
9 | Υλικό κεφαλής μήτρας | 40Cr με καλή θερμική επεξεργασία |
10 | Πίεση/Θερμοκρασία τήξης | Εξοπλισμένο με πιεστήριο τήξης/Θερμ |
11 | Τύπος θερμαντήρα | Κεραμική θερμάστρα με επίστρωση SS304 |
12 | Υλικό βαθμονόμησης | Ορειχάλκινο H65 και σκληρυντικό γυαλιστερό βερνίκι |
13 | Συσκευή λαμπερού σωλήνα | Ισχυρή συσκευή ψύξης νερού μπροστά από το βαθμονομητή |
4 Δεξαμενή κενού στα 6.000 χλστ
1 |
Κενό δεξαμενή |
Υλικό | Ανοξείδωτο ατσάλι 304 |
Μήκος | 1500+4500 χλστ | ||
Κεντρικό ύψος | 1000 χλστ | ||
Dia. σειρά | 40-250mm | ||
Αριθμός σωλήνων | 1 σωλήνες | ||
Κινητή ισχύς κινητήρα | 0,75 kW | ||
Εύρος κίνησης εμπρός & πίσω | 700 χλστ | ||
Ρύθμιση πάνω και κάτω | 100 χλστ | ||
Ρύθμιση αριστερά και δεξιά | 50 χλστ | ||
Κάλυμμα στο επάνω μέρος | Κράμα αργιλίου | ||
2 | Σύστημα ψεκασμού ακροφυσίων | Αριθμός ακροφυσίων | 204 τεμ |
Αριθμοί σωλήνων ψεκασμού νερού | 4 τεμάχια | ||
Τύπος ακροφυσίου | Ατομοποιημένη εντατική ψύξη | ||
Στόμα ψεκασμού | G1 | ||
Στήριγμα σωλήνα | Σταθερό στήριγμα γρανάζι | ||
3 |
Έλεγχος θερμοκρασίας και στάθμης νερού
|
Έλεγχος θερμοκρασίας νερού | Αυτόματος έλεγχος βαλβίδας |
Έλεγχος στάθμης νερού | Σύστημα κλειστού βρόχου πλωτής μπάλας | ||
Ασφάλεια υπό πίεση | Τοποθετημένη βαλβίδα ασφαλείας |
4 | Φίλτρο νερού | Φίλτρο | 2 σετ στο G2” με by pass way |
Καθαρίστε το φίλτρο | By pass line για τον καθαρισμό του φίλτρου | ||
Κυκλώνας κενού | Ναι, με αυτό | ||
Λειτουργία σιωπής | Συσκευή σίγασης | ||
5 | Αντλία κενού | Ισχύς κινητήρα αντλίας κενού | 4 kW x 2 σετ |
Τύπος αντλίας | Τεχνολογία στρογγυλής πλάκας από τη Siemens | ||
Άλλοι | Χαμηλό θόρυβο | ||
Ακροφύσιο αναρρόφησης κενού | Δύο πύλες σε κάθε πλευρά της δεξαμενής | ||
6 | Αντλία νερού | Μέγεθος σωλήνα εισαγωγής νερού | G1" |
Μέγεθος σωλήνα εξόδου νερού | G2" | ||
Ισχύς κινητήρα αντλίας νερού | 4 kw x 2 σετ |
5 Δοχείο ψεκασμού ψύξης σε 6.000 mm
SN | Προσδιορισμός | Περιγραφή |
1 | Εύρος σωλήνων | Ø40-250mm |
2 | Μήκος κουτιού κενού | 6.000 χλστ |
3 | Κατασκευή | Μέθοδος ψεκασμού |
4 | Ισχύς αντλίας νερού | 5,5 kw x 1 σετ |
5 | Αριθμός ακροφυσίου | 168 τεμ |
6 | Αριθμός φίλτρου | 1 σετ |
7 | Αρ. παράκαμψης | 1 σετ |
8 | Τρόπος ελέγχου της στάθμης του νερού | Βαλβίδα πλωτήρα |
9 | Υλικό κάλυψης | Πλάκα από κράμα αλουμινίου |
10 | Υλικό | Ανοξείδωτο ατσάλι 304 |
11 | Έλεγχος θερμοκρασίας νερού | Αυτόματη βαλβίδα ρύθμισης |
12 | Σωλήνας εισόδου | G1" |
13 | Σωλήνας εξόδου | G2" |
6 Αποβίβαση με 4 νύχια τύπου
Προσδιορισμός | Περιγραφή |
Διάμετρος σωλήνα | Ø40-250mm |
Κεντρικό ύψος | 1000mm |
Αριθμός κάμπιας | 4 νύχια |
Κατανομή κάμπιας | Τετραπλευρική κατανομή |
Έλεγχος κορυφαίας κάμπιας | Ελέγχεται από κύλινδρο σε κάθε πλευρά της αλυσίδας |
Αριθμός κυλίνδρου | 4 τεμ |
Έλεγχος κάμπιας κάτω | Πάνω κάτω ελέγχεται από κινητήρα |
Μέθοδος οδήγησης | Οδηγείται από ελαστικό μπλοκ |
Πλάτος μπλοκ από καουτσούκ | 74 χλστ |
Αποτελεσματικό μήκος έλξης | 2000 mm |
Ταχύτητα οδήγησης | 0,1-7 m/min |
Κιβώτιο ταχυτήτων | Μοτέρ με ισχυρό ελικοειδές κιβώτιο ταχυτήτων |
Τύπος κινητήρα | Σερβοκινητήρας |
Ισχύς κινητήρα | 1,1 kw x 4 σετ |
Ελκτική δύναμη | 30.000 Ν |
Σύστημα μέτρησης | Με κωδικοποιητή |
Λειτουργία ρύθμισης | Πνευματικός |
Πίεση πίεσης στον σωλήνα | Ρυθμίζεται με πνευματικές βαλβίδες |
Κάτω θέση κάμπιας | Σταθερός |
Πίεση αέρα | 0,4-0,6Mpa |
7Πλανητικός ντοαρθρώνωμε λοξοτομή
Προσδιορισμός | Περιγραφή |
Εύρος διαμέτρου σωλήνα | Ø40-250mm |
Πάχος κοπής | 25 χλστ |
Ταχύτητα κοπής | 6 m/min |
Σχήμα λεπίδας | λοξοτομή |
Κομμένο τρόπο | Πλανητικός |
Τρόπος τροφοδοσίας | Υδραυλικός |
Τρόπος σφιγκτήρα | Αλουμίνιο |
Λειτουργία παρακολούθησης | Πνευματικός |
Σύστημα ελέγχου | Αυτόματο σύστημα ελέγχου PLC |
8 Σωρευτής
SN | Όνομα εξαρτημάτων | Προσδιορισμός | Περιγραφή |
1 | Σωρεύτης | Ανακλινόμενο τραπέζι | Λειτουργεί πνευματικά |
Ονομαστικό μήκος | 4-5 μέτρα | ||
Μεγέθη σωλήνων | 40-250mm | ||
Υλικό του αλεξίπτωτου | MS άκαμπτος δομικός χάλυβας |
