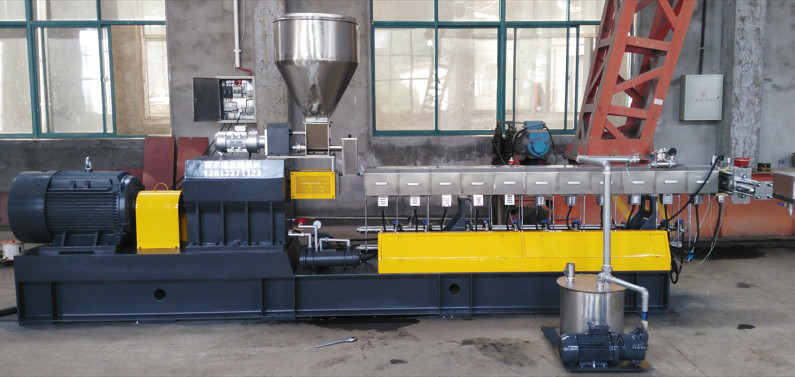

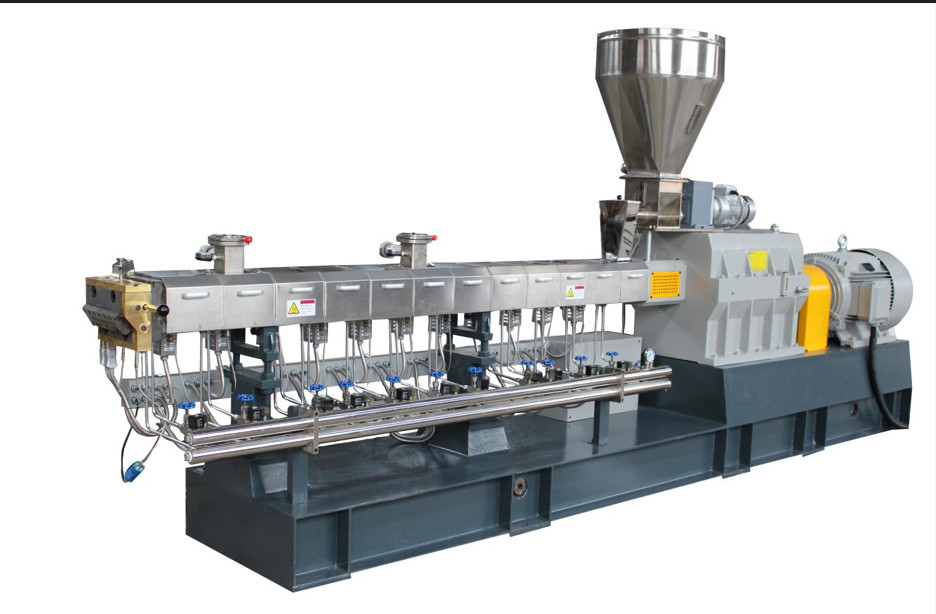

Μεγάλης χωρητικότητας PET Pelletizing Machine PVC ανακύκλωση Twin Screw Extruder Υδάτινη πλύση Strands Pelletizing Line

Νερό από διπλή βίδα εκχυλίστηfγραμμή συσσωμάτωσης πελετών GTE-52B/40/500-55kw

Α. Όροι χρήσης:

Εφαρμογή: Τσιπς ή νιφάδες PET

Παραγωγή: Περίπου 130-200 kg/h, ανάλογα με την πρώτη ύλη, τη φόρμουλα και τις συνθήκες επεξεργασίας κλπ.

Ηλεκτρική πηγή ενέργειας: 3 × 380V πέντε νήματα, 50hz.

Συμπυκνωμένος αέρας:5-8 bar

Νερό: -3-5bar· -10-30°C·

Οι απαιτήσεις δεν πρέπει να περιέχουν ακαθαρσίες που ενδέχεται να προκαλέσουν απόφραξη και διάβρωση του εναλλάκτη θερμότητας.

Β. Εμπορικά προϊόντα:

Γ.Κύρια προδιαγραφή

1.Στρογγυλοφόρος

• Στροφωφόρος ZJF-300, ισχύς κινητήρα 1,5 kw
• Η χωρητικότητα του φορτωτή είναι 400 kg
• όλα τα μέρη που έρχονται σε επαφή με την πρώτη ύλη είναι από ανοξείδωτο χάλυβα.

2.Μηχανή υποδοχής GTE-52B Α/Δ=44 R max = 500 στροφές ανά λεπτό

• Η κύρια ισχύς του κινητήρα είναι 55kw ((AC), η οποία παράγεται από την Siemens Both Motor Manufacturing.
• Τύπος Β Μεγάλης ταχύτητας και υψηλής ροπής κιβώτιο ταχυτήτων και αναλογία μείωσης είναι 3:1Η συμπαγή μηχανή διαθέτει ολοκληρωμένη μείωση ταχύτητας και μεταφορά ροπής με σχεδιασμό παράλληλων τριών αξόνων.συσκευή μεταφοράς ροπής και ως ακτινοβολικό ρουλέν στο άξονα εξόδουΤο υλικό του κιβωτίου ταχυτήτων είναι 40CrNiMoAlA και η ακρίβεια μηχανικής είναι 6 βαθμού.
• Διάμετρος βίδας: Φ51,4 mm, L/D = 44:1 και η βίδα είναι τύπου μπλοκάρισμα.με υψηλή έντασηΤα εξαρτήματα βίδες είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα εργαλείων υψηλής ταχύτητας, W6Mo5Cr4V2,που υποβάλλεται σε θερμική επεξεργασία με σκληρύνση υπό κενό σε υψηλή θερμοκρασίαΟλική σκληρότητα: HRC58~60.

Διάστημα βαρέλι: L=210mm/τομή. 11 τμήματα σώμα βαρέλι. Το βαρέλι είναι κατασκευασμένο από 38CrMoAlA.^Σττο βαρέλι χρησιμοποιείται για τα υλικά τροφής· το 5^Ηείναι το βαρέλι εξαερισμού και το 8.10^thΤο βαρέλι είναι για κενό, το 11^ΗΤα άλλα βαρέλια είναι κλειστού τύπου.

Συστήματα θέρμανσης: 11 τμήματα θέρμανσης (συμπεριλαμβανομένων των διακόπτες και των σιδηροτροφών).για τα άλλα τμήματα χρησιμοποιείται θερμαντήρας χύτευσης από αλουμίνιοΗ αποδοτικότητα θέρμανσης είναι υψηλή και το αποτέλεσμα διατήρησης της θερμοκρασίας είναι καλό όσο και το αμίαντο που χρησιμοποιείται εκτός του θερμαντήρα.Η αντίσταση μόνωσης κατά του εδάφους του θερμαντήρα είναι μεγαλύτερη από 10MΩ και η συνολική ισχύς θέρμανσης είναι περίπου 25 kw.

3.Δίδυμη τροφοδοτική βίδα GTE-50

• Ένα σύνολο τροφοδοτών με ισχύ κινητήρα τροφοδοσίας 0,75 kW. Για τη ρύθμιση της ταχύτητας χρησιμοποιείται έλεγχος συχνότητας ABB.1.
• Υπάρχει οριζόντια συσκευή ανάμειξης στο σώμα τροφοδοτή και λιπαντικό λίπος μέσα στο κιβώτιο ταχυτήτων τροφοδοτή.
• Το υλικό της θόλωσης είναι από ανοξείδωτο χάλυβα και είναι βίδα ελαστικού που χρησιμοποιείται στην τροφοδοσία.

4.Σύστημα λίπανσης με λάδι

• Δύναμη αντλίας πετρελαίου:0.55 kw
• Πρότυπο λιπαντικού ελαίου:Hai μάρκα 6402 κατασκευασμένη στη Σαγκάη, έλαιο ταχυτήτων μεσαίου φορτίου, μοντέλο: 85W/90GL - 4.
• Πρότυπο συμπυκνωτή: SL-408
• Πρότυπο αντλίας λάδις λιπαντικού:Σημείωση: B10

Χρησιμοποιώντας το φίλτρο για να καθαρίσετε τη βρωμιά από το λάδι, προστατεύετε το κιβώτιο ταχυτήτων για μια μακρά ζωή.

Χρησιμοποιώντας τον δείκτη πίεσης, ο ελεγκτής παρακολουθεί την λιπαντική λειτουργία του ελαίου.

5.Σύστημα μαλακού νερού

• Το εσωτερικό του σώματος του βαρελιού χρησιμοποιεί ψύξη με μαλακό νερό και οι κύριοι σωλήνες εισόδου και εξόδου είναι από ανοξείδωτο χάλυβα.
• Το κουτί μαλακού νερού χωρίζεται από το σώμα του βαρελιού, βολικό για καθαρισμό και επισκευή.
• Η βαλβίδα ηλεκτροσόκ Holland JOCK
• Τύπος ψύξης: ψύξη με νερό
• Δύναμη αντλίας ψύξης: 0,55kw

6.Σύστημα κενού

• Αντλία κενού με δαχτυλίδι νερού
• Κινητήρας για ισχύ κίνησης: 2,2 kw
• Η μέγιστη εισπνοή: 8-20L/S
• Ο σωλήνας συνδέει την αντλία κενού και τον θάλαμο κενού με βαλβίδα υποστήριξης για την αποτροπή της ροής νερού.

7.Υδραυλικός μετατροπέας οθόνης

• υδραυλική αλλαγή οθόνης, φίλτρο πλάκας, πολύ μεγαλύτερο μέγεθος φίλτρου. η λειτουργία της αλλαγής οθόνης είναι απλή, η οποία μπορεί να επιτύχει τη συνέχεια της παραγωγής
• Θερμαντήρες χυτοσίδερου
• Η ισχύς του υδραυλικού σταθμού είναι 2,2kw, διπλός κύλινδρος για αλλαγή οθόνης

8.Κεφαλή ψύξης με νερό

• Τύπος Derrick πεθαίνει, η ζέστη ράβδου χρησιμοποιείται για την κεφαλή πεθαίνει
• Τρύπα 9 - Φ5,5 mm

9.Νερό που ξεπλένεταιαπό την κοιλάδα

• Το νερό είναι κατασκευασμένο από ανοξείδωτο χάλυβα SUS304, Mode: 3000mm
• Η κοιλότητα μπορεί να μετακινηθεί από κύλινδρο αέρα, που συνήθως λειτουργεί όταν ξεκινά ή κλείνει το μηχάνημα.
• Έχει μια πλάκα για να ελέγχει την πίεση της ροής του νερού με ευέλικτη σύνδεση σωλήνων.

10.Πληροφοριακό υλικό

• Μέγιστη χωρητικότητα του σωληνωτή: 300 kg/h
• Μέγιστη ποσότητα νήματος: 20 τεμάχια
• Μέγεθος προϊόντος: Φ3 × 3 mm
• Δυναμικότητα κινητήρα για οικόπεδο: 4 kw
• Ρυθμιστής ταχύτητας: ABB
• Υλικό κυλίνδρου πελετιστή: σώμα από ανοξείδωτο χάλυβα με λεπίδες Zc60

11.Μηχανή αποβλήτων

• Η ισχύς του κινητήρα είναι 3 kw.
• Η ισχύς της αντλίας νερού είναι 2,2 kw
• Ένα σύνολο δεξαμενής ψύξης νερού

12.Σίτο δονητικού τύπου

• ZS-0.3 δονητικό άλεμα.
• Η ισχύς του κινητήρα είναι 0,4 kw × 1
• Η ικανότητα του δονητή είναι 300 kg/h.

13.Σίλο προϊόντος

• Δύναμη του αναπνευστήρα: 2,2 kw
• Οι αγωγοί είναι από ανοξείδωτο χάλυβα.
• Όγκος σιλο: 0,8 κυβικά μέτρα
• Υλικό: ανοξείδωτο χάλυβα
• Με βαλβίδα εκφόρτωσης

14.Ηλεκτρικό ντουλάπι

• 3 × 380V, AC, 50Hz.
• Τα κύρια στοιχεία ελέγχου είναι προϊόντα της LG.
• Τα κουμπιά ελέγχου είναι προϊόντα της Schneider από τη Γαλλία.
• Κεντρικός κινητήρας: εναλλασσόμενος κινητήρας 55 kw
• Ο μετατροπέας ABB υιοθετείται για τη συσκευή ρύθμισης ταχύτητας της μηχανής υποδοχής
• Ο μετατροπέας συχνότητας ABB υιοθετείται για τη συσκευή ρύθμισης ταχύτητας του τροφοδοτητή.
• Πεδίο μέτρησης πίεσης: 0-25 Mpa.
• Η ηλεκτρομαγνητική βαλβίδα είναι από τον Jorc της Ολλανδίας.
• Το ηλεκτρικό σύστημα ελέγχου ελέγχει το σύστημα ελέγχου θερμοκρασίας, το σύστημα κίνησης και το σύστημα ελέγχου αλληλεπίδρασης.

15.Ανταλλακτικά

• Στοιχεία βίδας ~ 400 mm
• Ηλεκτρικός θερμαντής Κλειστός θερμαντής χύτευσης αλουμινίου 1 ζευγάρι

Ανοιχτός θερμαντήρας αλουμινίου 1 ζευγάρι

Θερμαντήρες κεφαλής 1 ζευγάρι

• Ενισχυμένη σφραγίδα πετρελαίου 3 κομμάτια
• Δαχτυλίδι σε σχήμα O2 2 κομμάτια
• Τεχνικό κουτί 1 μονάδα
• Φ30 × 250 mm βαρέλι χαλκού 1 κομμάτι
• Γάντια από αμίαντο 2 κομμάτια

16.Τεχνικά έγγραφα

• Σχέδια ηλεκτρικής συναρμολόγησης 1 σύνολο
• Εγχειρίδιο χρήσης διπλής βίδας εξορτώτριας 1 σύνολο
• Εγχειρίδιο χρήσης μετατροπέα συχνοτήτων 1 σύνολο
• Εγχειρίδιο χρήσης του μετρητή ελέγχου θερμοκρασίας 1 σύνολο
• Σχέδιο χάρτη της δομής του κιβωτίου ταχυτήτων 1 σύνολο
• Σχέδιο συνδυασμού βιδών 1 σύνολο
• Πιστοποιητικό ικανότητας 1 σύνολο
• Προδιαγραφή και πιστοποίηση του αγορασθέντος συνόλου του μέρους 1
