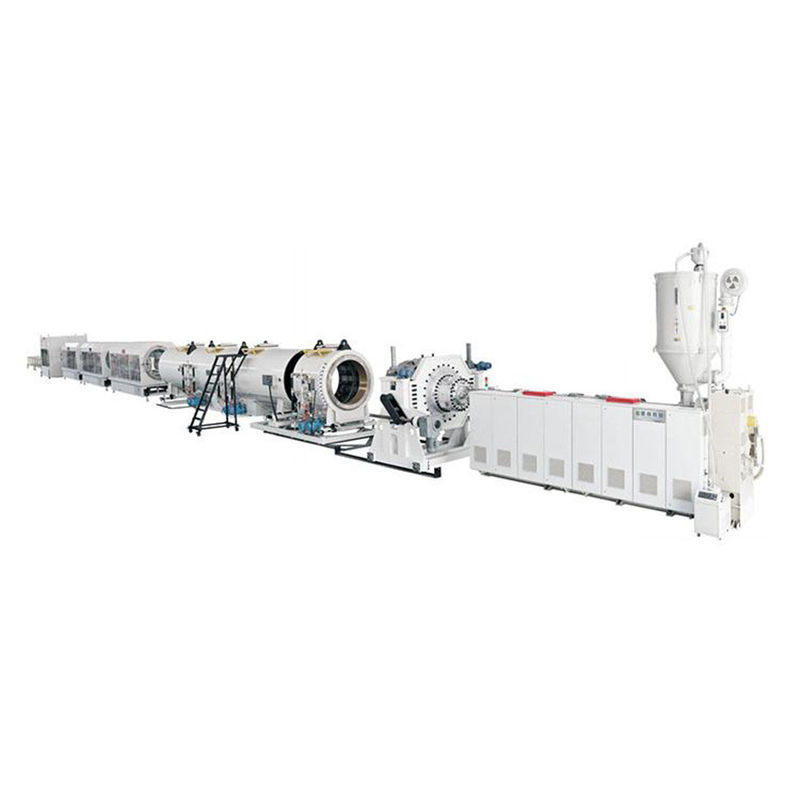

HYSJ90/38 Μονή βίδα εκχυλίστηςΤρία στρώματα ABC τύπου 315-630mm HDPE PE σωλήνα αερίου σωλήνα παροχής νερούΔίοδος αγωγού:
| ΣΔ |
Κύρια στοιχεία |
Αριθμός |
| 1 |
Μία βίδα extruder HYSJ 90 / 38, 250kW ισχύος κινητήρα |
1 σύνολο |
| 2 |
Η μονάδα βαρύτητας σε κινεζική κατασκευή |
3 σετ |
| 3 |
Μία βίδα extruder HYSJ 60 / 37, 45kW ισχύος κινητήρα |
1 σύνολο |
| 4 |
Μία βίδα extruder HYSJ 45 / 33, 30kW ισχύος κινητήρα |
1 σύνολο |
| 5 |
Μία βίδα εκχυλίστης HYSJ 30 / 25, για χρωματική ταινία |
1 σύνολο |
| 6 |
Αυτόματη τροφοδοσία και στεγνώσεις για μεγάλες μηχανές |
1 σύνολο |
| 7 |
Αυτόματη τροφοδοτική και στεγνωτική μηχανή για μικρότερη μηχανή 100-200L |
2 σετ |
| 8 |
Τρίχωμα εκχύλισης: G630, σε βαθμό πίεσης 3 |
1 σύνολο |
| 9 |
Υδραυλική δεξαμενή 12 m |
1 σύνολο |
| 10 |
Θάλασσα ψύξης ψεκασμού σε 6000 mm |
3 σετ |
| 11 |
Μονάδα αποσύνδεσης, τύπου 6 νύχια σε σύστημα ελέγχου σερβο |
1 σύνολο |
| 12 |
Πλανητικός κόφτης χωρίς σκόνη |
1 σύνολο |
| 13 |
Στάκερ |
1 σύνολο |
Παρατηρήσεις:
1- Προϋποθέσεις της τιμής και προορισμού
2Μέθοδος πληρωμής: Το 30% του συνόλου θα καταβληθεί μέσω T/T ως κατάθεση, το υπόλοιπο θα καταβληθεί μετά τη δοκιμή και πριν από την αποστολή μέσω T/T ή μέσω αμετάκλητης L/C εγκαίρως.
3- Προθεσμία παράδοσης: 70 ημέρες μετά την παραλαβή της προκαταβολής.
4Η περίοδος ισχύος: 30 ημέρες μετά την εγγύηση
5. Εγγύηση: ένα έτος για το φυσιολογικό, βαρέλι και βίδα και κιβώτιο κιβωτίου είναι για 1,5 χρόνια
6Εκπαίδευση: τόσο στην Κίνα όσο και στο κατάστημα του πελάτη είναι διαθέσιμα.
7Αν είναι απαραίτητο, ο προμηθευτής μπορεί να στείλει τους μηχανικούς στον αγοραστή για παραγγελία υπό την προϋπόθεση.
Τεχνική προδιαγραφή:
1.HYSJ-90/38 μονόβραχτη εκχύλισσα:
| ΣΔ |
Ονομασία των εξαρτημάτων |
Εικόνα |
Προδιαγραφές |
Περιγραφή |
| 1 |
Εκχυλίστης |
|
Πρότυπο εξωτήρα |
HYSJ-90/38 μονή βίδα |
| Επεξεργασία |
970 kg/ώρα |
| Υψόμετρο κέντρου |
1,100mm |
| Βάρος |
4300 κιλά |
| 2 |
Γύρισμα |
|
Διάμετρος |
Ø90 mm |
| Αναλογία αναγνωρισμού βίδας |
38:1 |
| Υλικό |
38CrMoAlA + ειδικό κράμα |
| Τελείωσε. |
Γεμάτο άζωτο (0,50~0,70 mm βάθος) και γυαλιστικό |
| Μέγιστη ταχύτητα περιστροφής |
125 στροφές/λεπτο |
| Κέντρο της βίδες |
Αυτοκινητικός έλεγχος της θερμοκρασίας |
| Χαρακτηριστικά |
1- Γερμανική τεχνολογία σχεδιασμού, για να εξασφαλιστεί η υψηλότερη απόδοση και καλή πλαστικοποίηση στην ίδια ισχύ.
2. 38CrMoAlA νιτρική HV900, βάθος 0,4-0,6 mm, κράμα ψεκασμού επιφάνειας·
|
| 3 |
Βάρελο |
|
Υλικό |
Βιμεταλικό βαρέλι στο εσωτερικό σε δύο στρώματα |
| Εσωτερικό φινίρισμα |
Γεμάτο άζωτο (0,50~0,70 mm βάθος) |
| Περιοχή ελέγχου θέρμανσης |
9 περιοχές |
| Τρόπος θέρμανσης |
Κεραμικά πτερύγια ψύξης από χαλκό |
| Δύναμη θέρμανσης |
40 kW |
| Σύστημα ψύξης |
Φανατικός ψύκτης βαρελιών χαμηλού θορύβου |
| Δύναμη ψύξης |
0.55kW x 9 σετ |
| Χαρακτηριστικά |
1. Εσωτερική χύτευση κράμα βιμεταλικού βαρέλι μπορεί να εξασφαλίσει 24 μήνες;
2Με ειδική συσκευή τροφοδοσίας HYPET, με μεγάλη ποσότητα τροφοδοσίας, καλή ψύξη, εύκολη αντικατάσταση, χαμηλά κόστη συντήρησης.
3. Υιοθετήστε θερμαντήρες χύτευσης αλουμινίου, υψηλό κόστος αλλά γρήγορη θέρμανση, υψηλή θερμοκρασία μπορεί να ελεγχθεί.
|
|
4
|
Κουτί μετατροπής
|
|
Υλικό στέγασης |
Ελαστικός σίδηρος QT-500 |
| Υλικό εργαλείων |
20CrMnTi |
| Επιφάνεια εργαλείου |
Σκληρώνονται και αλέθονται με υψηλή ακρίβεια |
| Υλικό άξονα |
40Cr |
| Δύναμη ψύξης |
0.55kW x 9 σετ |
| |
|
| 5 |
Μηχανή κίνησης |
|
Δύναμη κινητήρα εναλλασσόμενου |
250 kW |
| Ελεγκτής μετατροπέα εναλλασσόμενης ροής |
Ετικέτα Siemens |
Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας
| ΣΔ |
Ονομασία των εξαρτημάτων |
Εικόνα |
Προδιαγραφές |
Περιγραφή |
| 1 |
Εκχυλίστης |
|
Πρότυπο εξωτήρα |
HYSJ-60/37 μονή βίδα |
| Αποδόσεις |
180 kg/ώρα |
| Υψόμετρο κέντρου |
1,150mm |
| Βάρος |
2300 κιλά |
| 2 |
Ηλεκτρικό σύστημα ελέγχου |
|
Αποσυναρμολογητέος πίνακας ελέγχου |
Ψηφιακή οθόνη, ρυθμιστικά κουμπιά |
| Ετικέτα εξαρτημάτων |
Siemens, RKC, ABB κλπ. |
| Σημείωση: Το σύστημα υπολογιστικού ελέγχου PLC μπορεί να είναι προαιρετικό. |
| Χαρακτηριστικά |
1Το ντουλάπι είναι αφαιρούμενο, εύκολο στην εγκατάσταση, συντήρηση και μεταφορά.
2. Με κλιματιστικό.
3. Υιοθετήστε τα παγκοσμίου φήμης ηλεκτρικά εξαρτήματα μάρκας, όπως Siemens, ABB, RKC Schneider, και ούτω καθεξής.
|
| 3 |
Γύρισμα |
|
Διάμετρος |
Ø60 mm |
| Αναλογία αναγνωρισμού βίδας |
37:1 |
| Υλικό |
38CrMoAlA + ειδικό κράμα |
| Τελείωσε. |
Γεμάτο άζωτο (0,50~0,70 mm βάθος) και γυαλιστικό |
| Μέγιστη ταχύτητα περιστροφής |
108 στροφές/λεπτο |
| Κέντρο της βίδες |
Αυτοκινητικός έλεγχος της θερμοκρασίας |
| Χαρακτηριστικά |
1- Γερμανική τεχνολογία σχεδιασμού, για να εξασφαλιστεί η υψηλότερη απόδοση και καλή πλαστικοποίηση στην ίδια ισχύ.
2. 38CrMoAlA νιτρική HV900, βάθος 0,4-0,6 mm, κράμα ψεκασμού επιφάνειας·
|
| 4 |
Βάρελο |
|
Υλικό |
Βιμεταλικό βαρέλι στο εσωτερικό σε δύο στρώματα |
| Εσωτερικό φινίρισμα |
Γεμάτο άζωτο (0,50~0,70 mm βάθος) |
| Περιοχή ελέγχου θέρμανσης |
6 περιοχές |
| Τρόπος θέρμανσης |
Κεραμικά πτερύγια ψύξης από χαλκό |
| Δύναμη θέρμανσης |
15 kW |
| Σύστημα ψύξης |
Φανατικός ψύκτης βαρελιών χαμηλού θορύβου |
| Δύναμη ψύξης |
0.25kW x 6 σετ |
| 5 |
Κουτί μετατροπής |
|
Υλικό στέγασης |
Ελαστικός σίδηρος QT-500 |
| Υλικό εργαλείων |
20CrMnTi |
| Επιφάνεια εργαλείου |
Σκληρώνονται και αλέθονται με υψηλή ακρίβεια |
| Υλικό άξονα |
40Cr |
| 6 |
Μηχανή κίνησης |
|
Δύναμη κινητήρα εναλλασσόμενου |
45 kW |
| Ελεγκτής μετατροπέα εναλλασσόμενης ροής |
Ετικέτα Siemens |
Επικαιροποιημένη συσκευή για την παραγωγή ηλεκτρικής ενέργειας:
| ΣΔ |
Ονομασία των εξαρτημάτων |
Προδιαγραφές |
Περιγραφή |
| 1 |
Εκχυλίστης |
Πρότυπο εξωτήρα |
HYSJ-45/33 μονή βίδα |
| Αποδόσεις |
100 kg/ώρα |
| Υψόμετρο κέντρου |
1,150mm |
| Βάρος |
1800 κιλά |
| 2 |
Ηλεκτρικό σύστημα ελέγχου |
Αποσυναρμολογητέος πίνακας ελέγχου |
Ψηφιακή οθόνη, ρυθμιστικά κουμπιά |
| Ετικέτα εξαρτημάτων |
Siemens, RKC, ABB κλπ. |
| Σημείωση: Το σύστημα υπολογιστικού ελέγχου PLC μπορεί να είναι προαιρετικό. |
| 3 |
Γύρισμα |
Διάμετρος |
Ø45 mm |
| Αναλογία αναγνωρισμού βίδας |
33:1 |
| Υλικό |
38CrMoAlA + ειδικό κράμα |
| Τελείωσε. |
Γεμάτο άζωτο (0,50~0,70 mm βάθος) |
| Μέγιστη ταχύτητα περιστροφής |
98 στροφές/λεπτο |
| 4 |
Βάρελο |
Υλικό |
Βιμεταλικό βαρέλι στο εσωτερικό σε δύο στρώματα |
| Εσωτερικό φινίρισμα |
Γεμάτο άζωτο (0,50~0,70 mm βάθος) |
| Περιοχή ελέγχου θέρμανσης |
5 περιοχές |
| Τρόπος θέρμανσης |
Κεραμικά πτερύγια ψύξης από χαλκό |
| Δύναμη θέρμανσης |
12 kW |
| Σύστημα ψύξης |
Φανατικός ψύκτης βαρελιών χαμηλού θορύβου |
| Δύναμη ψύξης |
0.25kW x 5 σετ |
| 5 |
Κουτί μετατροπής |
Υλικό στέγασης |
Ελαστικός σίδηρος QT-500 |
| Υλικό εργαλείων |
20CrMnTi |
| Επιφάνεια εργαλείου |
Σκληρώνονται και αλέθονται με υψηλή ακρίβεια |
| Υλικό άξονα |
40Cr |
| 6 |
Μηχανή κίνησης |
Δύναμη κινητήρα εναλλασσόμενου |
30 kW |
| Ελεγκτής μετατροπέα εναλλασσόμενης ροής |
Ετικέτα Siemens |
2.HY30/25 μονόβραχνη εκχύλισσα:
| Προδιαγραφές |
Περιγραφή |
| Βάρελο |
38CrMoAIA, νιτροποίηση |
| Γύρισμα |
38CrMoAIA, νιτροποίηση |
| Διάταξη από βίδες |
Ø30 mm |
| Στροφή L/D |
25:1 |
| Η ισχύς κίνησης |
2.2 kW |
| Ο κινητικός έλεγχος |
Μετατροπέας εναλλασσόμενου ρεύματος, ABB |
3.Αυτο-φορτιστή κενού:
| Προδιαγραφές |
Περιγραφή |
| Σχήμα |
ΑΛ1000 |
| Εργασιακή φόρμα |
Τύπος επαγωγικού |
| Δύναμη |
2.2kw, 3P |
| Δυναμικότητα |
1200 κιλά |
| όγκος |
5 λίτρα |
| Διάμετρος σωλήνα τροφοδοσίας |
Φ38mm |
4.Βερτικάλιος θερμός στεγνωτήρας:
| Προδιαγραφές |
Περιγραφή |
| Αριθμός μοντέλου |
HY-HD2000 |
| Δυναμικότητα |
2000 χιλιοστά |
| Θέρμανση |
50kW |
| Επνευστήρας |
3W |
| Δύναμη |
380V 3P 50HZ |
5.Κεφάλαιο ζεύξης: G250 υψηλής ταχύτητας σε 2 βαθμούς πίεσης:
| Προδιαγραφές |
Περιγραφή |
| Τύπος σωλήνα |
3 στρώματα σε A + B + C |
| Μέγεθος για σωλήνα |
Ø250-630 mm |
| Κλιμακωτής κάθε για τα μεγέθη |
Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630
|
| Το μανίκι, το καθένα για τα μεγέθη |
Ø250-315,Ø355-450,Ø500-630 |
| Καθένα από τα μεγέθη |
Ø250,Ø280,Ø315,Ø355
Ø400 Ø450 Ø500 Ø560
|
| Υλικό κεφαλής πετσέτας |
40Cr με ειδικό κράμα |
| Δύναμη θέρμανσης |
120 kw |
| Ζώνες θέρμανσης |
22 ζώνες |
| Εσωτερικό σύστημα ψύξης |
Με ψύξη αέρα, 7,5 kw με έλεγχο μετατροπέα. |
| Υλικό των σκελετών βαθμονόμησης |
Άξονα από ανοξείδωτο χάλυβα |
| Διάδρομος ροής |
Στερεωμένο και γυαλιστερό |
| Λειτουργία φωτεινής σωλήνας |
Με πιο φωτεινό HYPET |
| Θέρμανση |
Θερμαντήρες από ανοξείδωτο χάλυβα |

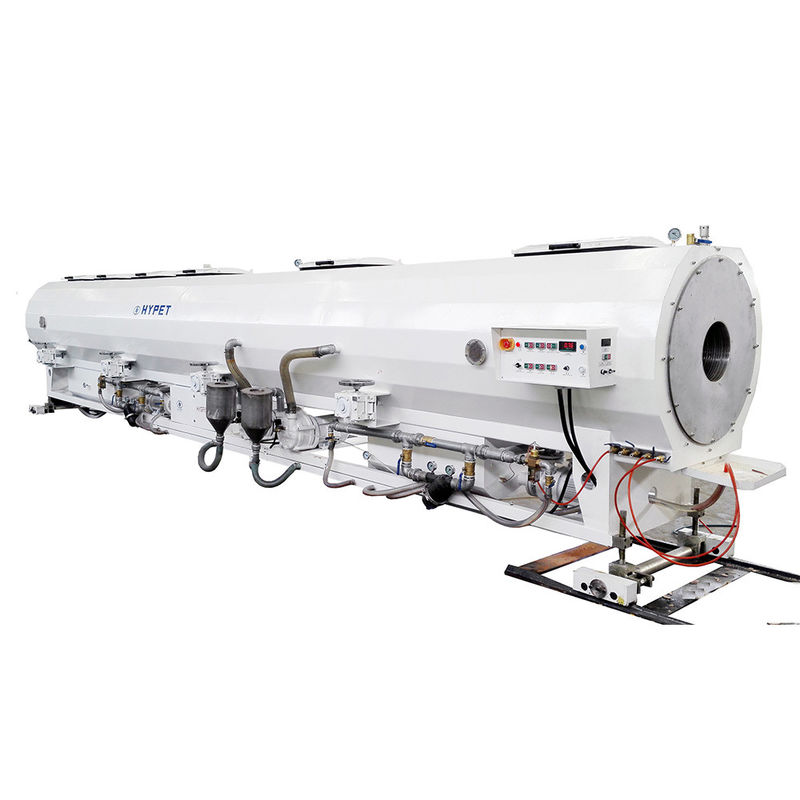

6.Απόθεμα κενού 9.000 mm:
| Υλικό |
Ατσάλι από χαλύβδινο |
| Δραστηριώδης εύρος |
Ø250- Ø630 mm |
| Διάρκεια |
12000 mm |
| Υψόμετρο κέντρου |
1150 χιλιοστά |
| Τύπος δεξαμενής κενού |
Μία δεξαμενή, σε δύο θάλαμους |
| Αριθμός σωλήνων |
1 σωλήνα |
| Κινούμενη ισχύς κινητήρα |
00,75 kW |
| Πεδίο κίνησης εμπρός και πίσω |
700 χιλιοστά |
| Αριστερή και δεξιά ρύθμιση |
100 χιλιοστά |
| Κάλυψη στην κορυφή |
κράμα αλουμινίου |
| Αντλία κενού στο πρώτο μέρος |
7.5kw * 1 σύνολο |
| Αντλία κενού στο δεύτερο μέρος |
7.5kw * 2 σετ |
| Δύο μέρη δεξαμενής |
Ελεγχόμενο κενό από μετατροπέα εναλλασσόμενου ρεύματος. |
| Αντλία νερού στο πρώτο μέρος |
7.5kw * 1 σύνολο |
| Αντλία κενού στο δεύτερο μέρος |
7.5kw * 4 σετ |
| |
|
| Αριθμός ακροβωτίων |
530 τεμάχια |
| Τι αριθμούς σωλήνα ψεκασμού |
8 κομμάτια |
|
Τύπος ακροβωτίου
|
Ατομική εντατική ψύξη |
|
Ψεκασμός στο στόμα
|
1 x Ø4~Ø3 |
| Υποστήριξη σωλήνων |
Πλάκα στήριξης από νάιλον
|
| Πίσω και μπροστά. |
800 χιλιοστά σε 0,75 kW |
|
Διασταυρούμενη κίνηση
|
120 χιλιοστά |
| Πάνω και κάτω |
100 χιλιοστά |
| Φίλτρο |
2 σύνολα σε G2 ̇ με μεσοπρόθεσμη διέλευση |
| Καθαρίστε το φίλτρο |
Μέσα από γραμμή διέλευσης για τον καθαρισμό του φίλτρου |
| Κύκλος κενού |
Ναι, με αυτό. |
| Λειτουργία σιωπής |
Ηθική συσκευή για κάθε αντλία κενού |
| Ρυθμισμός θερμοκρασίας νερού |
Αυτοκινητικός έλεγχος βαλβίδας |
| Έλεγχος της στάθμης του νερού |
Σύστημα κλειστού βρόχου με πλωτή σφαίρα |
| Ασφάλεια υπό πίεση |
Εγκατάσταση βαλβίδας ασφαλείας |
| Υλικό κυλίνδρων |
Άλλα από νάιλον |
| Κατεύθυνση |
Γύρω προς οποιαδήποτε κατεύθυνση |
| Ποσότητα |
2 σετ |
| Ρυθμίστε τον τρόπο |
Με χειροκίνητο |
7.Απόθεμα ψύξης 9.000 mm:
| Προδιαγραφές |
Περιγραφή |
| Υλικό |
Ατσάλι από χαλύβδινο |
| Πεδίο διανομής σωλήνων |
Ø250~Ø630mm |
| Μέγεθος του κουτιού κενού |
9,000mm |
| Δύναμη αντλίας |
7.5 kW x 1 σύνολο |
| Αριθμός πύλης |
320 τεμάχια |
| Αριθμός φίλτρου |
1 σύνολο |
| Αριθμός παράκαμψης |
1 σύνολο |
| Δρόμος ελέγχου της στάθμης του νερού |
Κεφάλαια πλεύσης |
| Ρυθμισμός θερμοκρασίας νερού |
Ελαστικές συσκευές |
8- Μονάδα εκκίνησης, 6 νύχια:
| Προδιαγραφές |
Περιγραφή |
| Τύπος εκτόξευσης |
6 τύπου γροθιάς με χειριστήρα |
| Υψόμετρο κέντρου |
1150 χιλιοστά |
| Για το μέγεθος του σωλήνα |
Ø250~Ø630mm |
| Μέθοδος οδήγησης |
Με κινητήρα από λαστιχένια μπλοκ |
| Ταχύτητα οδήγησης |
00,17-1,7 m/min |
| Τύπος κινητήρα |
Σερβοκινητήρας |
| Δύναμη κινητήρα |
00,85 kW x 6 σετ με έλεγχο κινητήρα σερβοκίνησης |
| Μέγεθος της κάμπας που έρχεται σε επαφή |
2200 χιλιοστά |
| Μαξ. ισχύς κίνησης |
100,000 N |
| Κουτί μετατροπής |
Τύπος σιδερέματος σκληρής επιφάνειας |
| πλάτος της κάμπιας |
74 χιλιοστά |
| Σύστημα μέτρησης |
Κωδικός εγκατεστημένος |
| Τρόπος ρύθμισης |
Πνευματικό |
| Πίεση πίεσης στον σωλήνα |
Εναρμονισμένα με αεραγωγούς βαλβίδες |
| Κατεβασμένη θέση της κάμπιας |
Καθορισμένο |
| Πίεση αέρα |
0.4-0.6Mpa |
9.Αδυναμικός πλανητικός κόφτης λεπίδας:
| Προδιαγραφές |
Περιγραφή |
| Τύπος κοπής |
Χωρίς σκόνη κοπή πλανητικής λεπίδας |
| Στυλ λεπίδας |
Αιχμηρό μαχαίρι σε δύο συσκευές |
| Σύστημα ελέγχου |
Σύστημα αυτόματου ελέγχου PLC |
| Πεδίο κοπής |
Ø250~Ø630mm |
| Ταχύτητα κοπής |
2.5 m/min |
| Μέγιστο πάχος κοπής |
60 χιλιοστά |
| Δύναμη κινητήρα κοπτήρα |
3 kW |
| Υψόμετρο κέντρου |
1500 χιλιοστά |
| Δύναμη κινητήρα στροφής |
1.5 kW x 1 σύνολο |
| Υλικό κοπής |
Σύνθετα εργαλείων |
| Τρόπος σύσφιξης |
Ρολάρι + μπλοκ καουτσούκ από αέρα |
| Τροφοδοσία με κοπτήρα |
Διπλή υδραυλική |
| Υδραυλικός σταθμός |
00,75 kW x 2 σετ |
| Σύγχρονη λειτουργία |
Με ταχύτητα εξόδου και εκτόξευσης |
Υπηρεσία μετά την πώληση
| Άρθρα |
ποσότητα |
| Εποχή εγγύησης |
1 έτος, αλλά η υπηρεσία είναι διαθέσιμη για όλη τη διάρκεια της ζωής, κατά τη διάρκεια της περιόδου εγγύησης το κόστος των εξαρτημάτων θα καλυφθεί από τον πωλητή, εκτός από τα εύκολα σπασμένα μέρη και τα ζημιωμένα μέρη από την ανθρώπινη αιτία |
| Εκπαίδευση πριν από την αποστολή |
Το τεχνικό προσωπικό του αγοραστή μπορεί να σταλεί στην Κίνα πριν από την αποστολή για εκπαίδευση και λειτουργία, για 7-10 ημέρες. |
| Τεχνικά έγγραφα |
Ηλεκτρικό σχέδιο αρχής, εγχειρίδιο λειτουργίας και εγχειρίδιο ηλεκτρικών εξαρτημάτων κλπ. |
| Μηχανικοί πωλητών |
Ο πωλητής μπορεί να στείλει τους μηχανικούς του εργοστασίου του αγοραστή για την ανάθεση και την κατάρτιση, αλλά το κόστος που προκαλείται από τους εμπειρογνώμονες του πωλητή στη χώρα του πελάτη θα καλυφθεί από τον αγοραστή,Συμπεριλαμβανομένων των εισιτηρίων για ταξίδια με λεωφορείο, ιατρική αμοιβή εσωτερικής κυκλοφορίας, διαμονή για δείπνο και επίσης 100 δολάρια / ημέρα / ένα άτομο ως μισθό για τους μηχανικούς. |
| Δρόμος επαφών |
WhatsApp, wechat, κινητό κλπ. +86 13823232106 |
| Το email της εταιρείας: |
info@hypet.com.cn |
Συνεργατικές μάρκες:
Έκθεση:
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
